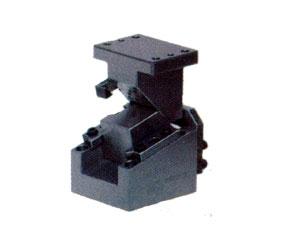

下置式斜楔機構(FSKC 52-600)
斜楔機構的組成:
下置式斜楔機構FKGSP 150/200是通過斜楔和滑塊的配合使用,變垂直運動為水平運動或傾斜運動的機械機構。斜楔也稱主動斛楔,工作中起施力體作用,滑塊——工作斜楔,受力體,附屬裝置——反側塊、壓板,導板(導軌)、防磨板、彈簧、螺釘?shù)?,起斜模附著、?dǎo)向及力平衡作用的裝置。
2 斜楔機構的分類
按滑塊的附著方式.常用斜楔機構可分為3種類型:①滑塊附著于下模,稱為普通斜楔機構,如圖1所示;②滑塊附著于上模,模具工作完后隨上模上行,稱為吊楔機構,如圖2所示;⑧雙動斜楔機構,即是圖1中的斜楔(件2)制成以面為斜面,反側塊(件1)也做成滑塊,當斜楔運動時可帶動飄滑塊,能實現一次完成板料負角彎曲。普通斜楔機構,滑塊一般附著于下模(見圖1),使設計和運動相對比較簡單,但有些情況,滑塊附著于下模時,制件的送入和取出不方便,或影響模具其它功能的實現,此時應考慮吊楔機構。按滑塊的運動方式,斜楔機構又分為平斜楔機構和傾斜式斜楔機構(模具本體與滑塊接觸而為斜面)。
?
